Предназначен для дробления зерен кукурузы для получения зародышей оптимального качества с максимальным содержанием каротина в дробленке, а также крупу и муку при работе в технологических линиях на предприятиях.

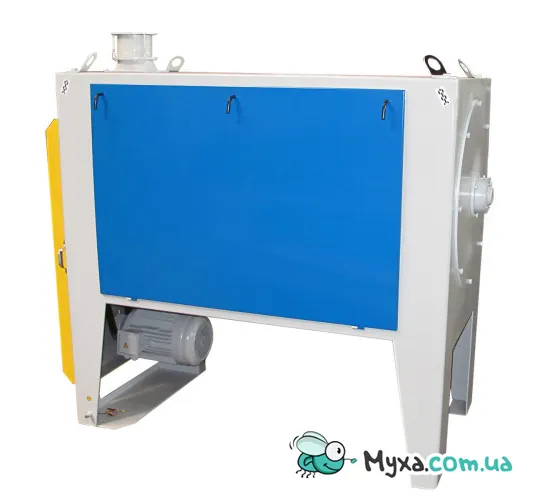

Дежерминатор МП (машина измельчительная) используется для дробления зерен кукурузы (дежерминации) с целью выделения зародыша оптимального качества с максимальным содержанием каротина в дробленке, а также крупу и муку при работе в технологических линиях на предприятиях. Машина позволяет провести сухую обработку зерна, не прибегая к последующей сушке получаемых продуктов.
Принцип работы дежерминатора МП:
Машина состоит из: корпуса 1, ротора 2 с бичами 9, цилиндра 3, приемного патрубка 4, ограждения 8, натяжного винта 11, опорных подшипников 12, выпускного патрубка 13 (рис. 1). В корпусе 1 расположен основный орган машины - бичевой ротор 2. Он имеет вал, крестовины 10 и бичи 9. Ротор установлен в подшипниковых узлах, закрепленных на торцевых стенках корпуса машины 1. Вращение ротора осуществляется приводом через клиноременную передачу. Для привода используются стандартные лаповые двигатели мощностью 11,0 кВт. Натяжение клиновых ремней 7 производится с помощью натяжных винтов 11. Цилиндр 3 состоит из двух половин, соединенных в горизонтальной плоскости, и крепится на питателе 5 к внутренней стенке корпуса машины 1. С целью равномерного износа поверхности рекомендуется в процессе эксплуатации поворачивать цилиндр 3 на 180°.
Продукт поступает через приемный патрубок 4 и питатель 5 в рабочую зону. Бичами 9, расположенными на крестовинах ротора 10, зерну передается как вращательное, так и осевое движение. Далее продукт бичами ротора 9 отбрасывается к неподвижным планкам барабана 3, которые останавливают его движение. Вследствие интенсивного удара в зазорах между обечайкой и ротором происходит дробление продукта. С помощью подогнутых пластин на роторе дробленое зерно перемещается и через выпускной патрубок 13 выводится из машины.
Наименование показателей: Дежерминатор МП ДС-2
1. Производительность, т/час 3,0
2. Установленная мощность, кВт 11,0
3. Частота вращения ротора, об/мин 500
4. Внутренний диаметр цилиндра, мм 700
5. Длина цилиндра, мм 1 240

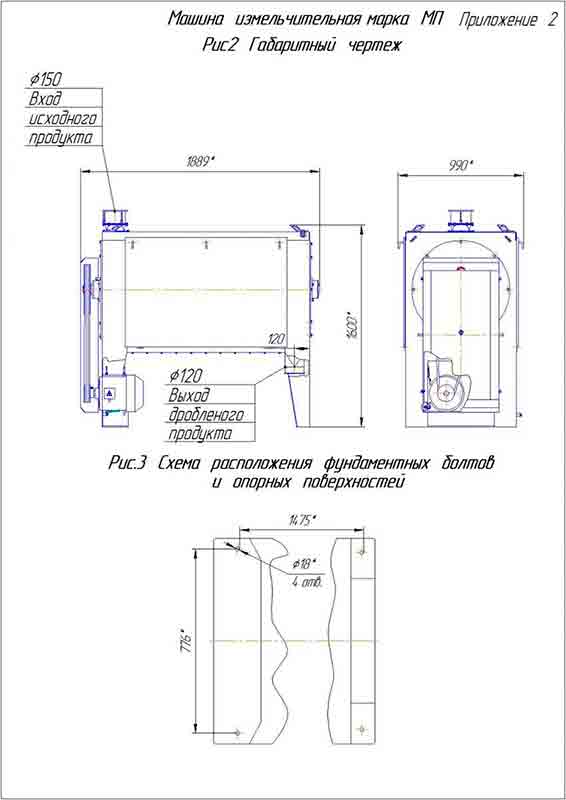

6. Габаритные размеры, мм, не более
- длина 1 810
- ширина 990
- высота 1 710
7. Масса, кг 432
