Предназначена для измельчения сухого прессованного (брикетированного) крупнокускового растительного сырья (шрота, жмыха) входящего в состав комбикормов на более мелкие фракции, а также другого кускового сырья, в том числе минерального.

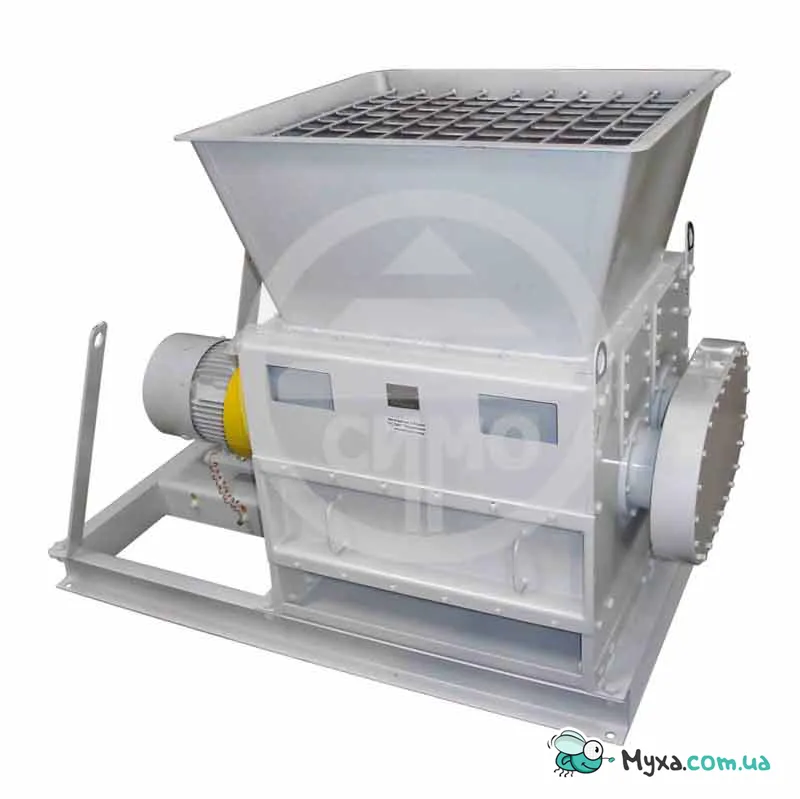

Машина измельчающая непрерывного действия марки ПКС-2 (далее – измельчитель) предназначена для измельчения сухого прессованного (брикетированного) крупнокускового растительного сырья (шрота, жмыха) входящего в состав комбикормов на более мелкие фракции, а также другого кускового сырья, в том числе минерального.
Предприятие-производитель оставляет за собой право вносить в конструкцию оборудования изменения, не ухудшающие ее эксплуатационные качества и технические характеристики, а также не влияющие на промышленную безопасность их применения.
*На эффективность измельчения, т.е. на производительность оказывают влияние структурно-механические свойства продукта. Повышение влажности продукта снижает производительность машины. Так при увеличении влажности до 20% производительность снижается на 30%.
** Частота вращения двигателя может изменяться частотным преобразователем (входит в комплект по заказу).
Устройство и работа:

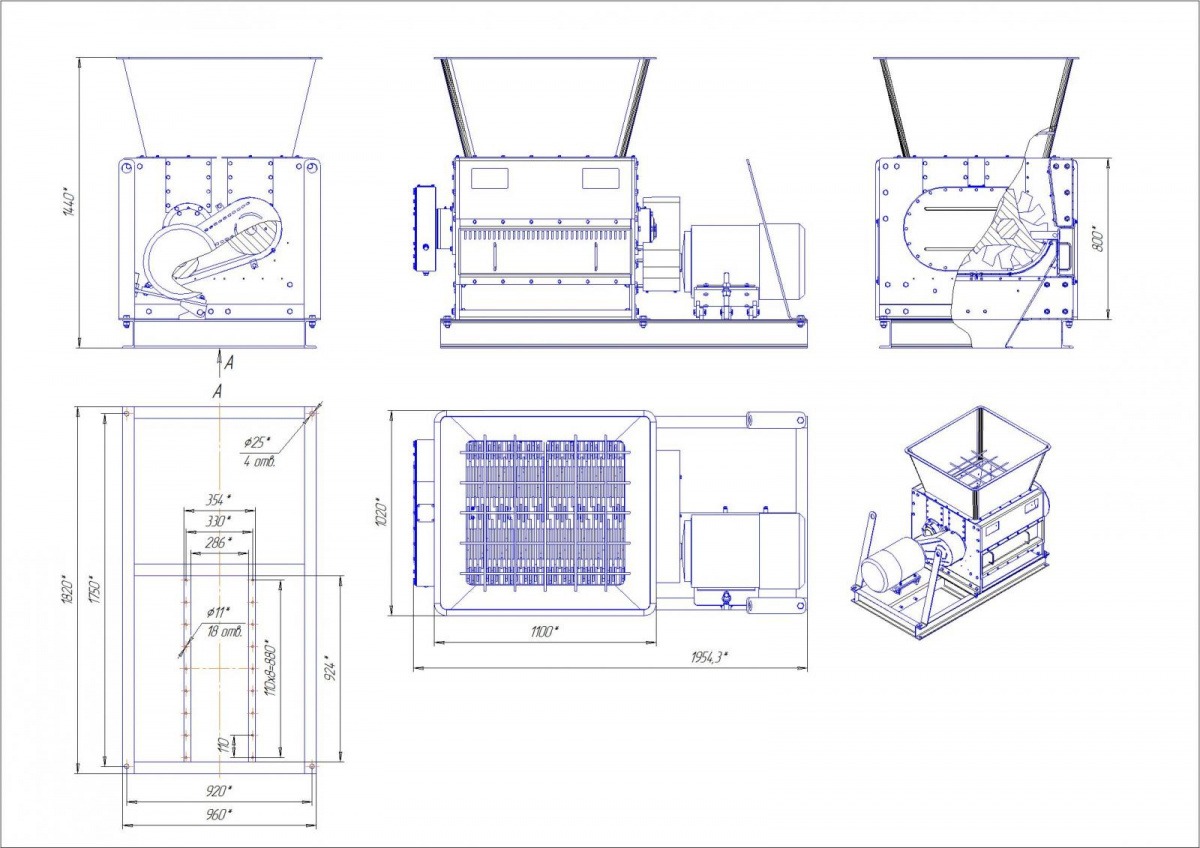

Измельчитель представляет собой металлоконструкцию, состоящую из (рис. 2): боковых стенок 1 и 2, связей 3 и 4, ротора ведущего в сборе 5, ротора ведомого в сборе 6, корпусов подшипников 7, ситових дек 8, колеса ведущего зубчатого 11, колеса ведомого зубчатого 12, рамы 13, блоков противорезов 14, привода 15, ременной передачи 16, картера зубчатой передачи 17, ограждения ременной передачи 18, бункера загрузочного 19.
Ведомый и ведущий валы представляют собой особую конструкцию в виде поочередно насаженных ножей и дистанционных шайб, являющихся рабочими органами измельчителя. Выбрасывание вверх продукта ограничивают блоки противорезов вдоль роторов. Для обеспечения требуемой твердости и износостойкости края ножей и противорезов подвергнуты термической закалке.
Крутящий момент от электродвигателя через клиноременную передачу передается на ведущий вал. Ведущий и ведомый валы измельчителя жестко связаны зубчатым зацеплением.
Измельчение продукта происходит между ножами на валах при их встречном движении с разными окружными скоростями, а также между ножами и противорезами.
Использование изделия:
До начала эксплуатации проверить и обеспечить наличие смазки в картере и подшипниках измельчителя. Перед установкой измельчителя произвести его внешний осмотр на отсутствие видимых повреждений, посторонних предметов.
Установку измельчителя произвести на специально подготовленный фундамент при помощи анкерных креплений. При необходимости, установить виброопоры. Подсоединить впускной и выпускной патрубки, самотеки. Перед входом в измельчитель установить шибер или регулировочную задвижку. Произвести монтаж электрооборудования и аппаратуры управления. Проверить соответствие направления вращения электродвигателя указанному на ограждению путем кратковременного включения питания.
Включить измельчитель. Убедится в отсутствии сторонних шумов, стука, повышенной вибрации. При обнаружении каких-либо несоответствий, измельчитель отключить, устранить неполадки. При отсутствии неполадок включить измельчитель в режиме холостого хода и обкатать в течение 1 часа. После завершения обкатки измельчитель может бать введен в эксплуатацию.
Для этого включить электропитание и обеспечить подачу продукта во впускной патрубок.
Внимание! Загрузка продукта в измельчитель допускается только при наличии загрузочного бункера завода-изготовителя с тем, чтобы исключить попадание в рабочую зону любых посторонних предметов или рук оператора.
Перед остановкой измельчителя прекратить подачу продукта, завершить процесс измельчения и отключить питание.
Безопасная эксплуатация измельчителя должна быть обеспечена:
