Кавитатор КВ-10 предназначен для тонкого перемешивания и диспергирования эмульсий и суспензий в химических, строительных и других произвоствах (Приготовление гелей, кремов, паст, мазей, водоэмульсионных красок, топливных эмульсий).
Марка стали корзин: СТ-45
В комплект поставки входит:
Устройство и принцип работы

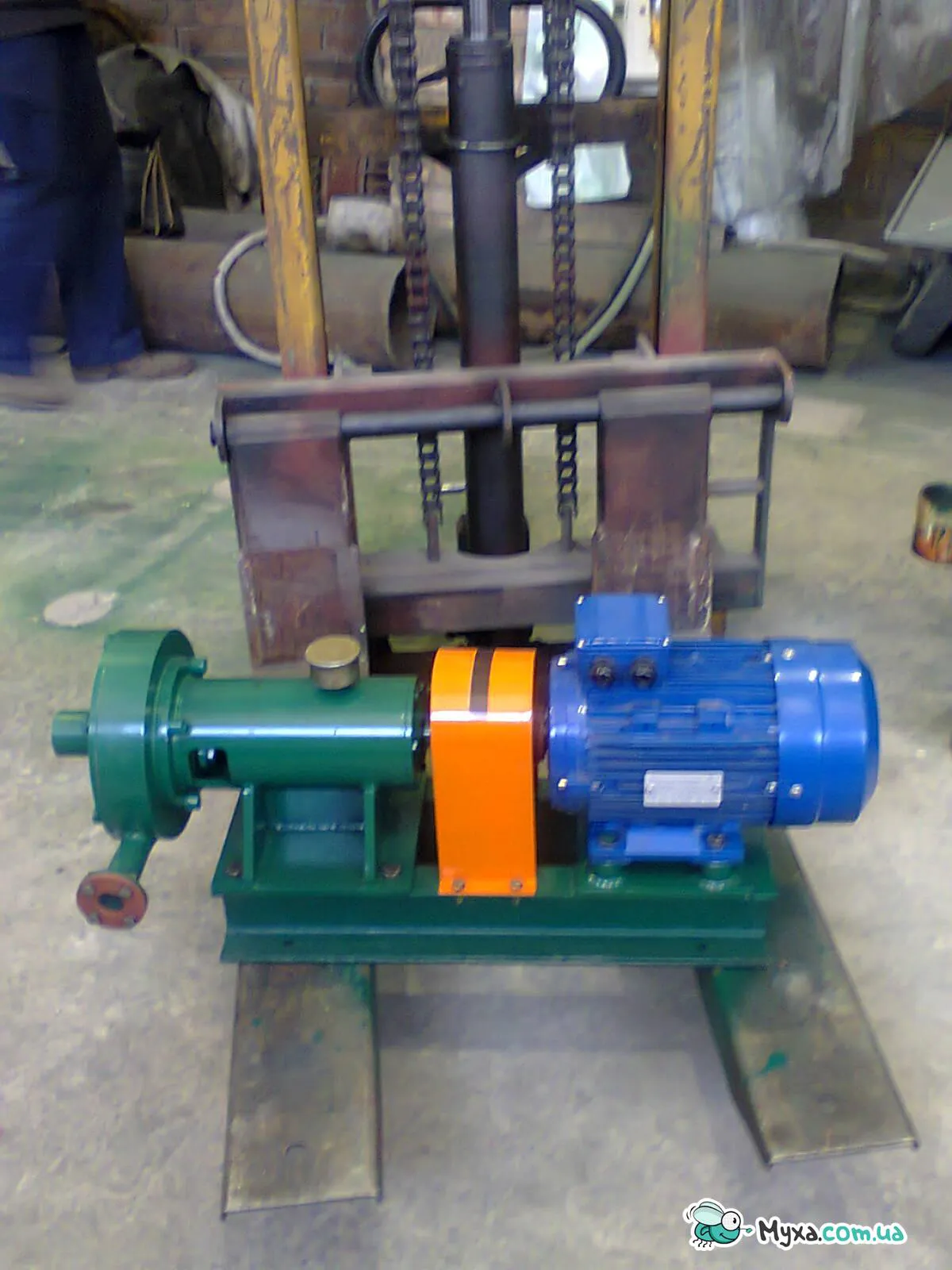

Кавитатор состоит из подставки(рамы) на которой установлен корпус Кавитатора, корпус подшипников с электродвигателем, вращение от которого передается на вал рабочего диска с помощью полумуфт.
Внутри корпуса (в рабочей камере кавитатора) размещены рабочие диски кавитатора. Один диск неподвижный, второй диск подвижный. На рабочих дисках по концентрическим окружностям расположены ряды пластин. Каждый ряд пластин одного диска свободно входит между рядами пластин, образуя при этом между рядами пластин минимальные зазоры. Корпус кавитатора по центру оси вращения крепится к подшипниковой опоре. Нижней частью корпуса кавитатор крепится к раме, на которой также располагается площадка эл.двигателя.
В рабочей камере кавитатора происходит тонкое перемешивание и диспергирование смеси. При включении кавитатора в циркуляционный контур (установки смешивания и гомогенизации) появляется возможность многократной циклической обработки смеси с целью получения продукта с требуемыми характеристиками.
Работает кавитатор следующим образом:
Предварительно подготовленный материал, очищенный от механических примесей, (фракция материала, поступающего на кавитатор не должна превышать + 1 мм) подается в загрузочное окно Кавитатора. При этом количество подаваемого материала должно регулироваться в зависимости от потребляемого тока эл.двигателя. Потребляемый эл.двигателем ток не должен превышать значений, указанных в паспорте эл.двигателя.
Материал, подлежащий диспергированию, перемешиванию, через загрузочное окно в корпусе кавитатора подается в рабочую камеру Кавитатора. При вращении подвижного диска в камере кавитатора возникает режим «кавитации» который способствует эффективному перемешиванию и диспергированию материала.
Указание мер безопасности
Обслуживание кавитатора должен осуществлять подготовленный и аттестованный персонал, прошедший инструктаж и проверку знаний по безопасной эксплуатации Кавитатора и изучивший настоящий паспорт.
Перед пуском Кавитатора в работу необходимо убедиться в исправности всех механизмов и ограждений, необходимо также убедиться, что работа Кавитатора не вызовет аварийных ситуаций и не будет угрожать обслуживающему персоналу.
При возникновении отказа или обнаружении неисправности необходимо остановить Кавитатор, выяснить и устранить причину отказа или неисправности.
Во время работы Дробилки запрещается:
Кавитатор должна быть заземлен в соответствии с ГОСТ 12.2007 – 75 и ПУЭ.
Техническое обслуживание разрешается производить после того, как будет снято напряжение с эл. привода и выполнены необходимые мероприятия, связанные с подготовкой оборудования к ремонту.
При включении Кавитатора в технологическую линию, должна быть предусмотрена блокировка подачи материала в случае внезапной остановки Кавитатора.
Общие требования безопасности должны соответствовать ГОСТ 12.003 – 91., «Правилам устройства электроустановок», «Правилам технической эксплуатации электроустановок потребителей» и «Правилам техники безопасности при эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором.
Подготовка кавитатора к работе.
Установка Кавитатора производится в соответствии с проектной документацией.
Перед установкой Кавитатора необходимо:
Установку кавитатора производить в следующей последовательности:
После нескольких пробных включений, приступают к испытания вхолостую, во время которых проверяют правильность работы элементов оборудования. Испытания в холостую проводить в течении 2 часов.
После устранения дефектов, выявленных при испытании вхолостую, произвести испытания под нагрузкой, увеличивая ее постепенно от минимальной до полной. При этом при каждом изменении подачи материала необходимо контролировать потребляемый ток электродвигателя с помощью токоизмерительных клещей. Не допускать перегруза электродвигателя свыше номинальной нагрузки указанной в паспорте электродвигателя.
При испытании Кавитатора под нагрузкой проверить:
После проведения испытания Кавитатора составляется акт готовности оборудования к эксплуатации.
Необходимо помнить, что материал, подлежащий смешиванию, диспергации, должен быть в обязательном порядке проверен на наличие недробленых материалов и частиц размерами более 1мм. Попадание в помольную камеру кавитатора недробимых включений, металлических предметов и частиц размерами более 1 мм. может привести к поломке оборудования.
Любая нештатная ситуация, возникающая при работе изделия, должна рассматриваться как потенциально опасная и требующая немедленной остановки работы изделия для выяснения и устранения причин возникновения нештатной ситуации.
При запуске Кавитатора в работу необходимо убедится, что диск Кавитатора свободно вращается. Подача материала на кавитатор в момент его запуска должна быть перекрыта. После это включается двигатель Кавитатора . после того как обороты двигателя установились и убедившись в том, что Кавитатор работает нормально (отсутствуют посторонние шумы, излишняя вибрация) открывается подача материала на Кавитатор При этом нагрузка увеличивается постепенно – от минимальной до номинальной.
Остановка изделия производится в следующем порядке:
Перекрыть подачу материала на Дробилку. Сделать паузу до полного освобождения Дробилки от перерабатываемого материала. В зависимости от вида перерабатываемого материала, в случае необходимости, подать в кавитатор воду чтобы промыть рабочую камру. После чего выключить электродвигатель Кавитатора, слить воду с камеры кавитатора с помощью пробки в нижней части корпуса.
Техническое обслуживание
Техническое обслуживание Кавитатора производится только подготовленным персоналом. Привлечение к обслуживанию посторонних лиц не допускается.
Техническое обслуживание кавитатора заключается в регулярном наблюдении за работой его отдельных элементов, периодическом возобновлении смазки подшипников, в регулярном контроле за состоянием рабочих дисков,при необходимости их замены.
При техническом обслуживании изделия следует использовать настоящее руководство по эксплуатации.
Для обеспечения надежной работы изделия проводятся следующие виды технического обслуживания:
Результаты обслуживания регистрируются в технической документации, утвержденной на предприятии (см. журнал, рем. журнал и др.).
Необходимо помнить, что контроль за наличием смазки в подшипниковых узлах производится при каждом виде обслуживания.
Гарантия изготовления
При соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации предприятие гарантирует нормальную работу изделия в течении 6 месяцев со дня отгрузки потребителю.
При этом изделие возврату и обмену не подлежит. Гарантийный строк не распространяется на быстро изнашивающиеся детали в случае их естественного износа (рабочие диски корзин, уплотняющие шнуры, резиновые манжеты).
Попытка потребителя или другого неуполномоченного лица разобрать, переделать или модифицировать изделие либо его компоненты влечет за собой потерю гарантии и освобождает производителя от какой – либо ответственности за ущерб, который может быть причинен людям и оборудованию вследствие такого вмешательства.
Предприятие – изготовитель освобождается от ответственности в следующих случаях:
Свидетельсво о приемке
Кавитатор КВ-10 изготовлен в соответствии с конструкторской документацией и признан годным к эксплуатации.
